Introduzione al prodotto

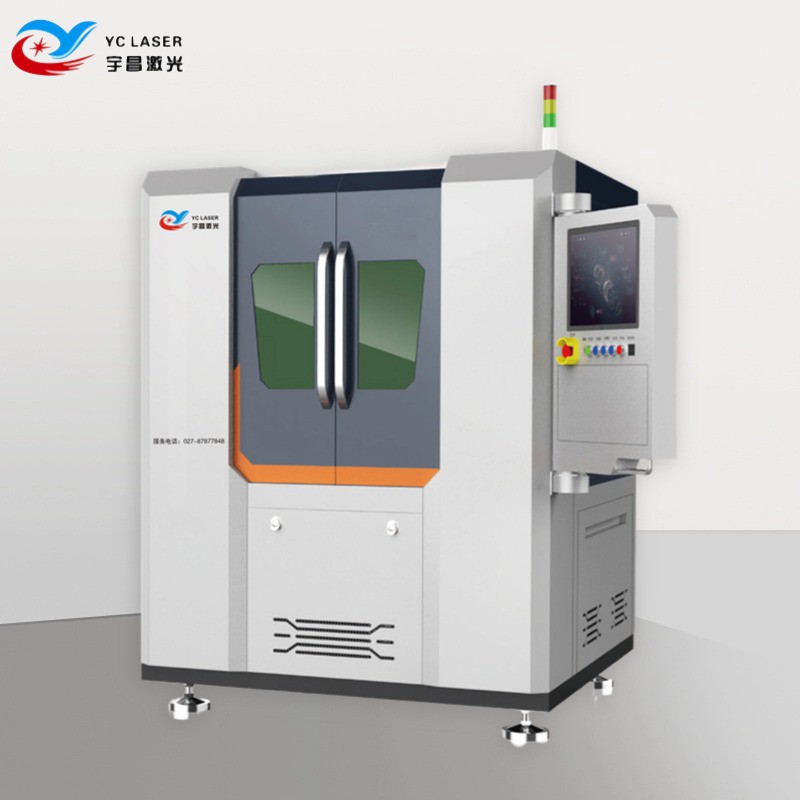

La nostra macchina per taglio e foratura laser per moduli di potenza DBC è una soluzione professionale per la lavorazione laser di precisione dei moduli di potenza DBC (Direct Copper Ceramic Substrate) (IGBT, SiC, GaN, ecc.). Utilizzando la tecnologia laser a fibra ad alte-prestazioni, consente di eseguire tagli, forature e trattamenti superficiali di precisione di nitruro di alluminio (AlN), ossido di alluminio (Al₂O₃) e strati di rame privi di ossigeno-.
Queste apparecchiature sono ora ampiamente utilizzate nella produzione di moduli di potenza di fascia alta-come controlli elettronici per veicoli a nuova energia, inverter fotovoltaici e convertitori di frequenza industriali, aiutando i clienti a migliorare le prestazioni dei prodotti e la resa produttiva.
Caratteristiche
Lavorazione a strati precisa
Utilizza un sistema di controllo intelligente dei parametri laser per un controllo preciso della profondità di taglio
Raggiunge una separazione netta degli strati di ceramica e rame, prevenendo la diffusione della zona interessata dal calore- (HAZ < 30μm)
La precisione di lavorazione raggiunge ±0,01 mm, garantendo la perfetta coerenza tra terminali di potenza e dimensioni d'ingombro
Punti salienti del processo speciale
Taglio senza crepe-: consente di ottenere un taglio senza micro-fessure-dello strato ceramico attraverso la tecnologia brevettata di controllo degli impulsi
Mordenzatura selettiva: rimuove con precisione aree specifiche dello strato di rame senza danneggiare la ceramica sottostante
Lavorazione micro-via array: lavorazione di fori di dissipazione del calore e fori di connessione con diametro di 0,1-0,5 mm sul DBC
Lavorazione contorni 3D: si adatta alla struttura a gradini e alla forma curva dei moduli di potenza
Dati tecnici
|
Articolo |
Parametro |
|
Lunghezza d'onda del laser |
1060-1080 nm |
|
Potenza di uscita del laser |
150 W (opzionale) |
|
Gamma di taglio massima |
300*300 mm |
|
Spessore di taglio |
0,2-2 mm (a seconda del materiale) |
|
Precisione del posizionamento ripetuto degli assi X/Y |
±3µm |
|
Sistema di posizionamento visivo CCD |
Precisione di posizionamento ±5μm |
|
Velocità di elaborazione |
0-2500 mm/min |
|
Massima accelerazione |
1.0G |
|
Precisione della lavorazione |
±0,01-0,02 mm |
|
Precisione del piano di lavoro |
Inferiore o uguale a 0,015 mm |
|
Modalità di trasmissione |
righello per reticolo da +0.1μm del motore lineare |
|
Potenza dell'intera macchina (senza ventola) |
Inferiore o uguale a 6KW |
|
Peso totale dell'intera macchina |
Circa 1700 kg |
|
Dimensione esterna (lunghezza*larghezza*altezza) |
1400*1500*1800mm (Per riferimento) |
Trapano laser DBC Scenari applicativi
Moduli di potenza IGBT
Schema dello strato di rame del circuito principale
Taglio di precisione del substrato ceramico
Moduli a semiconduttore di terza-generazione (SiC/GaN)
Elaborazione separata dei terminali di segnale e di potenza
Elaborazione post-dell'imballaggio dei moduli di potenza
