Descrizione

Supporta la perforazione di ultra-microfori, il lift-off, l'incisione, l'incisione, la cubettatura e la rimozione di materiale su un'ampia gamma di substrati.
Compatibilità dei materiali

Allumina, zirconia, wafer di silicio, zaffiro, vetro, metalli, polimeri, fibra di carbonio, PET, PI e materiali compositi.
Vantaggi principali
- Micropori non-dannosi con impatto termico minimo
- Elaborazione ad alta-velocità con precisione stabile
- La lavorazione senza contatto previene micro-fessure e scheggiature dei bordi
- Posizionamento visivo CCD per l'allineamento automatizzato
- La rimozione della polvere integrata garantisce superfici di lavoro pulite

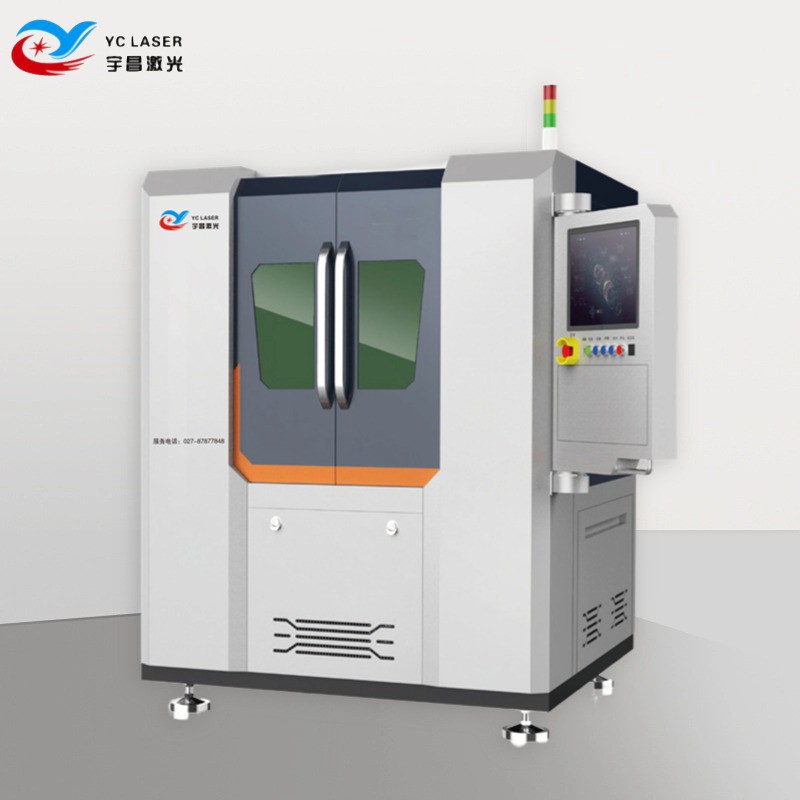

Introduzione dell'attrezzatura

Funzioni principali
- Software di controllo sviluppato in modo indipendente che supporta l'importazione CAD diretta
- Posizionamento automatico CCD con galvanometro in tempo reale-e regolazione del motore lineare
- Piano di lavoro a sollevamento elettrico e vassoio di aspirazione a vuoto per una movimentazione stabile del materiale
- L'esclusivo sistema di rimozione della polvere garantisce una lavorazione pulita di vetro e ceramica
Componenti principali

Laser, sistema di percorso ottico, piano di lavoro con motore lineare, sistema di controllo, sistema di posizionamento, estrazione della polvere, soffiaggio d'aria, assorbimento del vuoto
Opzioni di risparmio energia

5W / 10W / 15W / 20W / 30W, adatti a diversi spessori e applicazioni:

Energia	Applicazione	Spessore del materiale adeguato
1w-3w	Marcatura fine (codice QR, logo), perforazione della pellicola sottile (<0.2mm)	Vetro ultra-sottile, pellicola PI, allumina sottile (<0.3mm)
5w-8w	Taglio micro-dei pori del telaio centrale- in ceramica per telefoni cellulari, taglio della pellicola di copertura FPC, incisione di wafer di silicio	Allumina 0,3–1,0 mm, vetro 0,4–0,7 mm
10w-15w	Foratura di ceramica spessa (1–2 mm), taglio di coperture in vetro zaffiro, foratura di PCB multi-strato	Allumina/zirconio 1–2 mm, zaffiro 0,5–1 mm
20w-30w	Foratura in lotti ad alta-velocità e taglio di substrati spessi (richiede un'elevata frequenza di ripetizione).	Allumina Inferiore o uguale a 3 mm (i parametri necessitano di ottimizzazione)

Dati tecnici

Articolo	Parametro
Lunghezza d'onda del laser	Laser UV da 355 nm
Potenza di uscita del laser	10-15 W (opzionale)
Area di lavorazione (massima)	400*400mm
Zona di taglio singola:	50*50mm
Corsa dell'asse Z-	50 mm
Punto focale minimo	10µm
Precisione del posizionamento della tavola	±3µm
Ripetibilità del piano di lavoro	±2µm
Precisione del posizionamento della visione CCD	±3µm
Velocità di scansione	Massimo: 4000 mm/s
Dimensioni dell'attrezzatura	1400 mm (L) × 1500 mm (L) × 1800 mm (A) Dimensioni massime di lavorazione 400*400 mm, peso circa 1500 kg
Sistema di assorbimento	Flusso d'aria del ventilatore 100 m³/h
refrigeratore	Intervallo di controllo della temperatura del refrigeratore d'acqua 18 gradi ~24 gradi, precisione del controllo della temperatura inferiore o uguale a 0,2 gradi
Consumo energetico	3000W
Sistema software	Dispone di funzioni di scansione del galvanometro e di collegamento del movimento della piattaforma; Dispone di funzioni per il controllo dei parametri di lavorazione laser; Soddisfa i requisiti di importazione di file CAD, supporta l'importazione e l'elaborazione di disegni di dimensioni superiori a 1 GB
Formati di file elaborabili	File DXF standard.

OEM e opzioni di personalizzazione

Potenza laser e area di lavorazione regolabili per soddisfare diversi requisiti di materiale e spessore
Regolazione dei parametri software per specifici materiali ceramici, di vetro o compositi
Soluzioni su misura per array di micro-fori ad alta-precisione ed elaborazione multi-pattern

Controllo qualità

Monitoraggio del processo-in tempo reale e rilevamento dei difetti per un rendimento elevato
Rimozione e pulizia della polvere per il controllo delle micro-particelle
Tracciabilità completa-del processo per standard-elettronici e aerospaziali di fascia alta

Servizio post-vendita

Installazione e messa in servizio: in-sito o supporto remoto
Formazione degli operatori: guida professionale per il funzionamento e la manutenzione
Supporto tecnico: risoluzione dei problemi e ottimizzazione dei processi
Pezzi di ricambio e manutenzione: disponibilità a lungo-termine.

Applicazioni chiave

Industria	Applicazione	Processi tipici	Vantaggi
Elettronica di consumo	Pannello centrale/posteriore- in ceramica, FPC	Micro-taglio dei pori, incisione, incisione	Non-dannoso, ad alta precisione, compatibile con 5G/WiFi
Semiconduttore	Wafer di silicio, PCB multi-strato	Foro passante/incisione	Elevata verticalità, pareti lisce, minimo impatto termico
Elettronica medica	Chip microfluidici, dispositivi impiantabili	Foratura, marcatura	Fori biocompatibili e di precisione
Aerospaziale	Substrati ceramici, interconnessioni ad alta-densità	Forare, tagliare	Alto rendimento, allineamento multi-livello

Il nostro impegno

Offriamo più che semplici attrezzature - forniamo un motore di produttività su cui si concentraprecisione, affidabilità ed efficienza. La perforatrice laser UV Alumina Ceramics incarna la ricerca della perfezione e garantisce una qualità superiore per i tuoi prodotti.
