Descrizione del prodotto

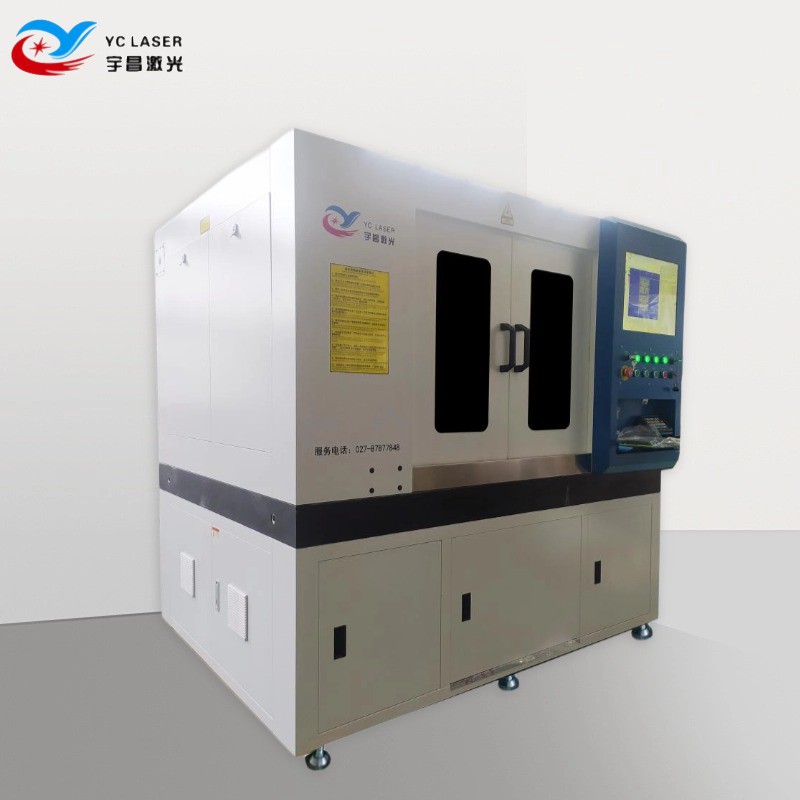

ILmacchina da taglio laser per nucleo motoreè progettato specificamente per il taglio laser ad alta-velocità, alta-precisione e senza stampo di vari nuclei di statori e rotori di motori (lamiere di acciaio al silicio/acciaio elettrico), consentendo la prototipazione rapida e la produzione di massa flessibile di nuclei per qualsiasi cosa, dai nuovi motori di azionamento energetico ai servomotori industriali.
Introduzione all'attrezzatura
Questa attrezzatura è dotata di una piattaforma di precisione in marmo e di una struttura chiusa in stile portale-, che fornisce eccellente rigidità, resistenza agli urti e stabilità alle alte-velocità. Utilizza inoltre un motore lineare a levitazione magnetica importato, un righello a reticolo ad alta-precisione da 0,5 µm e un sistema CNC con bus a anello-completamente chiuso, con conseguente risposta rapida, alta precisione e bassa manutenzione.
Vantaggi
Nessun costo per lo stampo
Non sono necessari stampi, è possibile la produzione di un singolo-pezzo, adatto per lo sviluppo di prototipi, la personalizzazione di piccoli-lotti e la co-coproduzione di più varietà.
Cambio istantaneo
Le modifiche al design hanno effetto immediato; il passaggio a nuovi prodotti richiede solo pochi minuti di aggiustamenti del software, riducendo notevolmente i cicli di consegna.
Resa materiale elevata
L'algoritmo intelligente di instradamento del materiale raggiunge un utilizzo del materiale pari o superiore all'80%, significativamente migliore rispetto allo stampaggio tradizionale.
Geometria illimitata
Realizza facilmente caratteristiche geometriche complesse come scanalature trapezoidali, ponti magnetici e canali dell'olio tridimensionali, superando i limiti fisici degli stampi.
Silenzioso e pulito
Nessun rumore di calpestio o vibrazione, il che si traduce in un ambiente di lavoro più silenzioso e sicuro, conforme ai moderni standard di fabbrica intelligente.
Dati tecnici
|
Articolo |
Parametro |
|
Lunghezza d'onda del laser |
1060-1080 nm |
|
Potenza di uscita del laser |
1000W-3000W (opzionale) |
|
Gamma di taglio massima |
600*600mm (facoltativo) |
|
Precisione del posizionamento ripetuto degli assi X/Y |
±5µm |
|
Velocità di elaborazione |
0-500mm/s |
|
Massima accelerazione |
1.5G |
|
Precisione del piano di lavoro |
Inferiore o uguale a 0,015 mm |
|
Modalità di trasmissione |
Righello per reticolo da +0.5μm con motore lineare importato |
|
Potenza dell'intera macchina (senza ventola) |
Inferiore o uguale a 8KW |
|
Peso totale dell'intera macchina |
Circa 1800 kg |
|
Dimensione esterna (lunghezza*larghezza*altezza) |
1800*1470*1890mm (Per riferimento) |
Industrie applicative
1. Motori di azionamento per veicoli a nuova energia
- Nucleo statore: lavorazione ad alta-precisione di complesse scanalature rettangolari e trapezoidali
- Nucleo del rotore ad-prestazioni elevate: lavorazione integrata di slot magnetici, ponti magnetici, fori di bilanciamento e fori-di riduzione del peso
2. Servo industriale e micromotore di precisione
- Lavorazione di ingranaggi: larghezza minima del dente di 0,15 mm, conforme ai requisiti dei micromotori
- Prototipazione rapida: completa l'intero processo dal disegno alla verifica dell'assemblaggio entro 48 ore.
