Descrizione del prodotto
Questa apparecchiatura presenta un design a doppio-piano di lavoro, che integra funzioni di taglio laser a picosecondi a infrarossi ad alta-potenza e di taglio laser a CO₂. Raggiunge una perfetta integrazione di carico, allineamento, taglio, spaccatura e scarico durante l'intero flusso di lavoro della lavorazione del vetro, migliorando significativamente l'utilizzo complessivo delle apparecchiature e l'efficienza della produzione. È una soluzione ideale per la produzione in serie di coperture in vetro per display a schermo piatto, fotovoltaico ed elettronica di consumo.
Introduzione all'attrezzatura

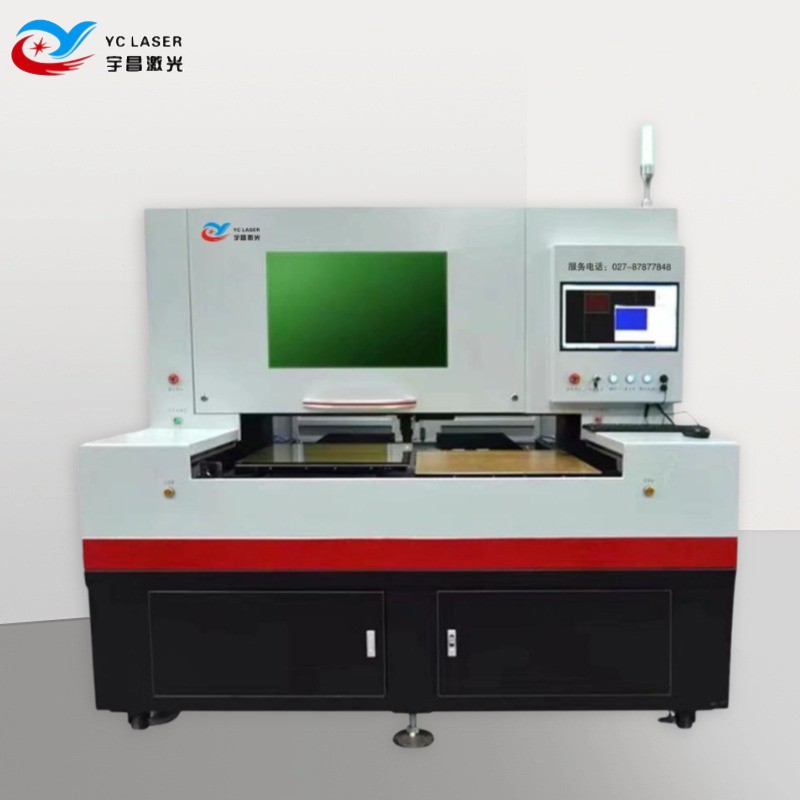

ILMacchina da taglio laser per vetro per elettrodomesticiè dotato di una testa di taglio laser per vetro proprietaria integrata con un motore lineare ad alta-velocità e-precisione, un righello per reticolo ad alta-risoluzione e un sistema CNC basato su-bus ad anello completamente chiuso-. Questa combinazione offre precisione di posizionamento inferiore al-micron, gioco di trasmissione pari a zero ed elevata accelerazione per un controllo del movimento eccezionale.
Costruita su una piattaforma di precisione in marmo con una struttura chiusa separata XY-, la macchina garantisce eccezionale rigidità e stabilità a lungo-termine del percorso ottico.
Progettato appositamente per materiali trasparenti e fragili-tra cui vetro, zaffiro e quarzo-consente un taglio ad alta-precisione e senza crepe-ideale per applicazioni di elettrodomestici esigenti.
Vantaggi
Testa di taglio laser autosviluppata-:
Dotato di una testa di taglio laser specifica per il vetro-completamente sviluppata internamente, ottimizzata per le tipiche applicazioni di elettrodomestici (come porte di forni a microonde, finestre di forni e pannelli di frigoriferi), migliorando significativamente la levigatezza dei bordi di taglio e la resa del prodotto.
01
Sistema di controllo ad alta precisione-a circuito completamente chiuso:
Integrando un righello per reticolo ad alta-precisione, un motore lineare ad alta-velocità e un sistema CNC a bus a-anello completamente chiuso, raggiunge una precisione di posizionamento inferiore al-micron-, garantendo coerenza e ripetibilità nell'elaborazione di contorni complessi come aperture irregolari e bordi curvi.
02
Processo integrato di taglio e spaccatura:
Integrazione delle funzioni di taglio laser a picosecondi a infrarossi ad alta potenza e di divisione a caldo con laser CO₂ in un'unica piattaforma, eliminando la necessità di bloccaggio secondario, eliminando di fatto gli errori di posizionamento e semplificando notevolmente il flusso del processo.
03
Collaborazione a doppio-tavolo altamente efficiente:
Utilizzando una modalità operativa alternata a doppia-tabella, l'elaborazione e il carico/scarico vengono eseguiti simultaneamente, ottenendo una produzione continua "zero-attesa". L'attrezzatura ha un tasso di utilizzo complessivo elevato, soddisfacendo perfettamente le esigenze di produzione flessibile del settore degli elettrodomestici per diverse varietà e lotti da medi- a-grandi.
04
Servizi personalizzati a risposta rapida:
Fornitura di pacchetti di parametri di processo personalizzati per prodotti specifici di elettrodomestici del cliente e supporto di prototipazione in piccoli-batch e esigenze di test personalizzati, facilitando una verifica efficiente e una rapida implementazione della produzione di massa.
05
Dati tecnici
|
Articolo |
Parametro |
|
Lunghezza d'onda del laser IR a picosecondi |
1064 nm |
|
Potenza del laser al picosecondo |
80 W (opzionale) |
|
Lunghezza d'onda del laser CO2 |
10.6µm |
|
Potenza del laser CO2 |
150W |
|
Gamma di taglio massima |
600*700mm |
|
Spessore di taglio |
Inferiore o uguale a 20 mm |
|
Precisione di taglio |
±20-30µm |
|
Precisione del posizionamento ripetuto degli assi X/Y |
±5µm |
|
Velocità di elaborazione |
0-500 mm/s |
|
Quantità minima di collasso del bordo |
Maggiore o uguale a 5 µm |
|
Precisione del posizionamento visivo del CCD |
±5µm |
|
Requisiti di elettricità |
AC220V,50HZ, Inferiore o uguale a 8kW |
|
Requisiti ambientali |
Temperatura 20-26 gradi, umidità intorno al 50% |
|
Peso totale dell'intera macchina |
Circa 3500 kg |
|
Dimensione esterna (L*W*H) |
2150×2080×1960mm (per riferimento) |
Industrie applicative
1. Vetro del pannello della porta del forno a microonde
Requisiti: Con finestra di visualizzazione, perforazioni multiple (fori di ventilazione, aperture per sensori) e nessuna scheggiatura dei bordi
Vantaggi: il laser a picosecondi raggiunge un taglio di precisione a livello di micron-; La scissione di CO₂ garantisce un rilascio uniforme delle tensioni su tutto il pannello, evitando il rischio di rottura spontanea del vetro temperato.
2.Pannello di visualizzazione del forno/forno a vapore
Requisiti: resistenza alle alte temperature, elevata trasmissione della luce, bordi curvi complessi o contorni irregolari
Vantaggi: la lavorazione senza-contatto elimina lo stress meccanico, mantenendo la resistenza del vetro; un sistema a ciclo completamente chiuso-riproduce accuratamente contorni complessi, garantendo un'elevata coerenza.
3.Pannello touch/display del frigorifero
Requisiti: spesso vetro rivestito o composito, che richiede una pulizia della superficie e una qualità dei bordi estremamente elevate.
Vantaggi: il taglio laser è privo di polvere-e bave-; i parametri ottimizzati del fascio proteggono efficacemente i rivestimenti funzionali, migliorando significativamente la resa.
4.Pannello di controllo della lavastoviglie e finestra di visualizzazione del condizionatore d'aria
Requisiti: produzione in piccoli lotti, cambio modello frequente, richiesta di cambio modello rapido.
Vantaggi: supporta l'accesso con un-clic ai pacchetti di parametri di processo; combinato con un design a doppio-workbench, ottenendo una produzione flessibile ed efficiente. Pannello di controllo della casa intelligente
5. Copertura in vetro (altoparlanti intelligenti, schermi interattivi degli elettrodomestici)
Requisiti: vetro ultra-sottile (0,3–1,1 mm), requisiti estetici elevati, logo integrato o area di stampa serigrafica
Vantaggi: posizionamento submicronico + allineamento visivo automatico, evitando con precisione l'area di stampa, garantendo sia funzionalità che estetica.
